一、化学名称

有机聚硅氮烷

别名：

有机硅聚硅氮烷

有机聚硅氮烷

聚硅氮烷树脂

有机硅氮烷树脂

化学类别： 有机硅聚硅氮烷树脂（Organopolysilazane）

CAS NO.: 475645-84-2

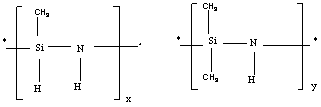

二、化学结构式

三、产品简述

IOTA OPSZ-9150 是一种已实现规模化稳定制备的有机硅聚硅氮烷树脂。其分子结构中含有活性的 Si-NH-Si 键，在常温条件下即可发生固化反应。固化过程中主要涉及 Si-NH-Si 键的水解与氧化反应，同时该结构与基材表面的羟基（-OH）具有良好的反应活性，从而赋予涂层优异的附着力。

在适当催化体系作用下，OPSZ-9150 中的 Si-H 与 Si-NH-Si 结构进一步反应，最终形成致密的三维交联网络结构。固化后的材料具有较高的力学强度和表面硬度，铅笔硬度最高可达 9H，并保持良好的透明性。

四、产品特性

优异的抗紫外老化性能

固化后不可燃

良好的抗氧化性与耐腐蚀性

室温固化，施工条件宽松

单组份体系，使用方便

固化膜层耐久性好

表面致密，易清洁

对多种有机溶剂具有良好耐受性

五、技术指标
外观：无色透明至淡黄色液体
分子量：800-900
纯度：99%以上（其他含量按要求定制）
纯物质密度：0.98g/cm³-0.99g/cm³
固化后密度：1.3 g/ml
粘度：10cp-40cp
树脂开裂阈值：100μm+ 涂层
固化方式：常温自固化
常温表干时间：20min-120min
完全固化时间：常温完全固化建议放置24h以上；
升温可加速固化，如涂层表干后，120℃-180℃烘2-5h即可完全固化
固化后硬度：
- 室温固化 12h：5H
- 室温固化 24h：7H
涂层疏水角：100°-105°
清漆涂层推荐使用温度：<300℃
配方涂料推荐使用温度：<1000℃
化学遮罩性：良好（O₂，H₂O及其它气体）
线性收缩率：<1%
透过率（可见光）： >95%
金属附着力（划格法）：0 级
危险性描述：易燃性高的液体与蒸气；吞咽有害；损伤眼睛

六、性能和用途

IOTA OPSZ-9150 固化后形成透明致密的无机-有机杂化涂层，兼具优异的机械性能与耐化学性能，对醇类、酮类及多种有机溶剂具有良好的抵抗能力。

该产品适用于以下领域：

建筑物表面 防涂鸦涂层

金属基材 防腐蚀涂料

硅树脂体系 固化剂

普通有机树脂 增硬改性剂

七、溶解性与使用说明

OPSZ-9150 为单组份体系，可溶于 醚类、烷烃类等有机溶剂。

禁止使用醇类溶剂或水进行稀释，以免引发提前反应，影响产品性能。

八、包装及储运

包装规格： 1升/5 升金属桶密封包装

储存条件： 密封、干燥、阴凉环境保存

九、清洁与维护

施工结束后，应立即使用丙酮或溶剂油对施工工具进行清洗。

OPSZ-9150 一旦固化，普通有机溶剂无法清除，可采用 10% 氢氧化钠水溶液浸泡 5 小时以上进行处理。

十、储存期

未开封状态下，保质期为 2 年

开封后，在密封、低温、干燥条件下，适用期不少于 6 个月

潮湿环境使用后，建议采用氮气置换容器空间以延长使用周期

十一、注意事项

使用过程中应保持良好通风，并佩戴必要的防护用品（手套、口罩、防护镜）

未固化产品应避免接触 火源、水分及潮湿空气

使用后及时密封容器，防止空气和水分进入
